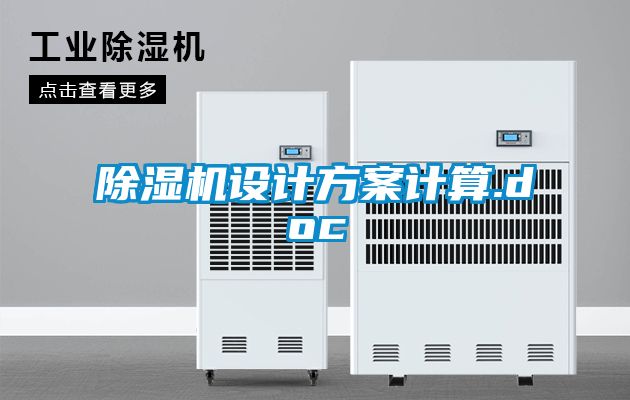

除濕機設計方案計算.doc

　　C-8.0除濕機設計計算書

　　一.設計要求：

　　按JB/T7769-95第4.2.1要求名義工況為：干球溫度27℃濕球溫度21.2

　　設計除濕量：8kg/h±5%

　　設計使用溫度18

　　設計使用制冷劑為HCFCR22

　　設計最大負荷工況為：干球溫度32℃濕球溫度23

　　設計低溫工況為：干球溫度18℃濕球溫度

　　設計使用三相380V50HZ電源

　　噪音

　　蒸發溫度5℃,過熱度8K,冷凝溫度48

　　二、設計方案：

　　名義工況下的其它空氣參數：

　　查水蒸氣飽和壓力Pqb（水面）表，得到27℃時飽和壓力為Pqb

　　在T干=27℃

　　Pq=RHⅹPqb=60%ⅹ3564.56=2138.7Pa

　　絕對濕度dA=1000ⅹ0.622Pq/（P-Pq）=13.41g/kg干

　　對應比焓hA=1.005+d（2500+1.84t）ⅹ0.001=61.3kJ/kg

　　A工況下的空氣密度

　　ρA=P0./（273.15+t）=1.18KG/M3

　　流程圖

　　A→B過程為減焓減濕過程，見焓混示意圖A段到B段，設計使B點工況為：Tb=15.5℃RHb=95%db=10.55g

　　Hb=42kJ/kg

　　B→C點為等濕加溫過程，C點的工況焓hc=HA+P電/M(空氣質量流量)

　　dC=10.55g/kg

　　制冷量及相關設備參數

　　循環風量（入風27℃60%）F=8kg/（dA-dB）ρ

　　=2298.2m

　　空氣質量流量M=2298.2/3600ⅹ1.18=0.753kg/s

　　制冷量P冷=2298.2/3600ⅹ1.18ⅹ（hA-hB）

　　=0.753ⅹ（61.3ⅹ42）=14.5kW

　　蒸發器

　　蒸發溫度：設計蒸發溫度為5℃

　　蒸發器對數平均溫差：△t蒸發=（tA-tB）/2.3Lg[（tA-tE）/（tB-tE）]=（27-15.5）/2.3Lg（22/10.5）=15.56

　　蒸發器面積：P冷/KE*△t=/（40x15.5）=23.38m2蒸發器換熱系數KE=40W/℃.m2

　　23.38x1.1=25.7m

　　迎風面積：考慮到經濟風速，風阻，帶水性能，迎面風速取2∽3m/s

　　S迎面=F/3600x（2∽3）=2300/3600/（2∽3）=0.32∽0.213取0.3

　　排深：根據迎風面積，受熱面積，排深取六排

　　材質：為了增加換熱效率芯管使用Φ9.52x0.35內螺紋管，翅片使用0.15MM厚親水鋁箔利于瀝水。

　　冷凝器：（設計冷凝器濕度為48℃

　　1.C點工況：在除濕制冷工況下，一般情況全封閉（渦旋）式壓縮機制冷系數3∽3.5之間。

　　hc=hb+［（1+1/COP）P冷/M］

　　=hb+28=66kj/kg

　　求出風溫度：

　　hc=1.005tc+dc(2500+1.84tc)X0.001得到

　　005+1.84tc）=hc-2500dc

　　tc=（hc-2500dc）/[（1.005+1.84tc）X0.001]=41.42

　　求相對濕度：

　　飽和水蒸氣分壓：Pqb(41.42)=7904.2

　　RHc=XP/(0.622+X)Pqb(41.42)

　　=(9.46*0.001*)/[(0.622+9.46*0.0=01)*7904.2]

　　=19.2%

　　2.冷凝器面積：

　　t冷凝=（241.42-14）/[2.3lg（48-15.5）/（48-12）]=16.2

　　S=（1+1/COP）P冷/△t冷凝*R冷凝

　　=（18.6*0.001）/（16.7*28）=39.7

　　39.7*1.2=48m

　　迎風面積同蒸發器

　　排深設計為6排

　　=5*GB3⑤壓縮機的選取：在R22的壓焓圖上作逆卡諾循環

　　A點熱力學參數：hA=255TA=42

　　B點熱力學參數：hB=255TA=42

　　C點熱力學參數：hC=255TA=42比容VPC=44.6dm3/kg

　　制冷劑質量流量M=P冷/（hc-hB）=/=0.894kg/s

　　排氣量V=14.3m3

　　查相關壓縮機技術參數，選用美國ZR61KC-TFD
