　　買家須知二、控管項目

　　1、能除去空氣中飄游之微塵粒子。

　　2、能防止微塵粒子之產生。

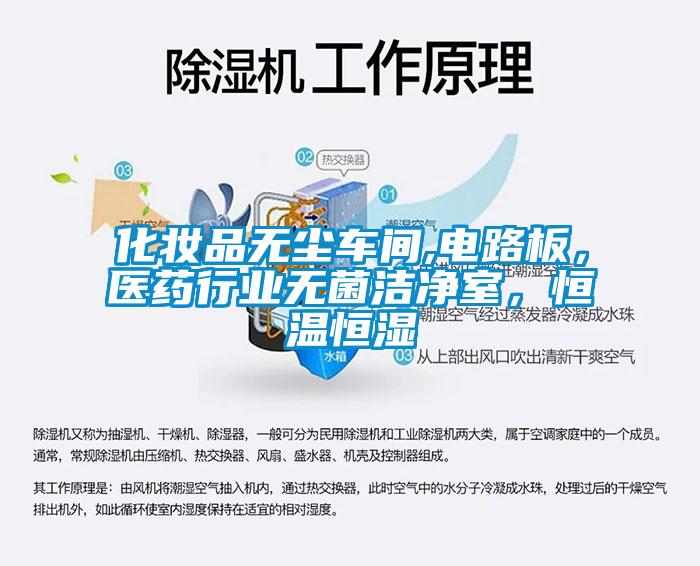

　　3、溫度和濕度之控制。

　　4、壓力之調節。

　　5、有害氣體之排除。

　　6、結構物與隔間之氣密性。

　　7、靜電之防制。

　　8、電磁干擾預防。

　　9、安全因素之考慮。

　　10、節能之考量。

　　三、分類亂流式(TurbulentFlow)

　　空氣由空調箱經風管與潔凈室內之空氣過濾器(HEPA)進入潔凈室，并由潔凈室兩側隔間墻板或高架地板回風。氣流非直線型運動而呈不規則之亂流或渦流狀態。此型式適用于潔凈室等級1,000-100,000級。

　　定義：氣流以不均勻速度不平行流動、伴有回流或渦流的潔凈室。

　　原理：亂流潔凈室靠送風氣流不斷稀釋室內空氣，將污染空氣逐漸稀釋，來實現潔凈的（亂流潔凈室一般設計在千級以上至30萬級凈化級別）。

　　特性：亂流潔凈室是靠多次換氣來實現潔凈與潔凈級別。換氣次數決定定義中的凈化級別（換氣次數越多，凈化級別越高）

　　（1）自凈時間：是指潔凈室按設計換氣次數開始送風到潔凈室，室內含塵濃度達到所設計的凈化級別的時間。1,000級希望不超過20min(分鐘)(可取15min計算)10,000級希望不超過30min(分鐘)(可取25min計算)100,000級希望不超過40min(分鐘)(可取30min計算)

　?。?）換氣次數（按上述自凈時間要求設計）1,000級43.5—55.3次/小時(規范:50次/小時)10,000級23.8—28.6次/小時(規范:25次/小時)100,000級14.4—19.2次/小時(規范:15次/小時)

　　優點：構造簡單、系統建造成本，潔凈室之?dāng)U充比較容易，在某些特殊用途場所，可并用無塵工作臺，提高潔凈室等級。

　　缺點：亂流造成的微塵粒子于室內空間飄浮不易排出，易污染制程產品。另外若系統停止運轉再激活，欲達需求之潔凈度，往往須耗時相當長一段時間。

　　層流式(Laminar)

　　層流式空氣氣流運動成一均勻之直線形，空氣由覆蓋率100%之過濾器進入室內，并由高架地板或兩側隔墻板回風，此型式適用于潔凈室等級需定較高之環境使用，一般其潔凈室等級為Class1~100。其型式可分為二種：

　　(1)水平層流式：水平式空氣自過濾器單方向吹出，由對邊墻壁之回風系統回風，塵埃隨風向排出室外，一般在下流側污染較嚴重。

　　優點：構造簡單，運轉后短時間內即可變成穩定。

　　缺點：建造費用比亂流式高，室內空間不易擴充。

　　(2)垂直層流式：房間天花板完全以ULPA過濾器覆蓋，空氣由上往下吹，可得較高之潔凈度，在制程中或工作人員所產生的塵?？煽焖倥懦鍪彝舛粫绊懫渌ぷ鲄^(qū)域。

　　優點：管理容易，運轉開始短時間內即可達穩定狀態，不易為作業狀態或作業人員所影響。

　　缺點：構造費用較高，彈性運用空間困難，天花板之吊架相當占空間，維修更換過濾器較麻煩。

　　復合式(MixedType)

　　復合式為將亂流式及層流式予以復合或并用，可提供局部超潔凈之空氣。

　　(1)潔凈隧道(CleanTunnel)：以HEPA或ULPA過濾器將制程區域或工作區域100%覆蓋使?jié)崈舳鹊燃壧岣咧?0級以上，可節省安裝運轉費用。

　　此型式需將作業人員之工作區與產品和機器維修予以隔離，以避免機器維修時影響了工作及品質，ULSI制程大都采用此種型式。

　　潔凈隧道另有二項優點：A.彈性擴充容易；B.維修設備時可在維修區輕易執行。

　　(2)潔凈管道(CleanTube)：將產品流程經過的自動生產線包圍并凈化處理，將潔凈度等級提至100級以上。因產品和作業員及發塵環境相互隔離，少量之送風即可得到良好之潔凈度，可節省能源，不需人工的自動化生產線為最適宜使用。藥品、食品業界及半導體業界均適用。

　　(3)并裝局部潔凈室(CleanSpot)：將潔凈室等級10,000~100,000之亂流潔凈室內之產品制程區的潔凈度等級提高為10~1000級以上，以為生產之用；潔凈工作臺、潔凈工作棚、潔凈風柜即屬此類。

　　潔凈工作臺：等級Class1~100級。

　　潔凈工作棚：為在亂流式之潔凈室空間內以防靜電之透明塑料布圍成一小空間，采用獨立之HEPA或ULPA及空調送風機組而成為一較高級之潔凈空間，其等級為10~1000級，高度在2.5米左右，覆蓋面積約10m2以下，四支支柱并加裝活動輪，可為彈性運用。

　　四、氣流的流動氣流的重要性

　　潔凈室的潔凈度往往受到氣流的影響，換言之，即人、機器隔間、建筑結構等所產生的塵埃之移動、擴散受到氣流的支配。

　　潔凈室系利用HEPA、ULPA過濾空氣，其塵埃的收集率達99.97~99.%之多，因此經過此過濾器過濾的空氣可說十分干凈。然而潔凈室內除了人以外，尚有機器等之發塵源，這些發生的塵埃一旦擴散，即無法保持潔凈空間，因此必須利用氣流將發生的塵埃迅速排出室外。

　　風速的控制

　　潔凈室內的氣流是左右潔凈室性能的重要因素，一般潔凈室的氣流速度是選0.25~0.5m/s之間，此氣流速度屬微風區域，易受人、機器等的動作而干擾趨于混亂、雖提高風速可抑制此一擾亂之影響而保持潔凈度、但因風速的提高，將影響運轉成本的增加，所以應在滿足要求的潔凈度水準之時，能以最適當?shù)娘L(fēng)速供應，以達到適當?shù)娘L(fēng)速供應以達到經濟性效果。

　　另一方面欲達到潔凈室潔凈度之穩定效果，均一氣流之保持亦為一重要因素，均一氣流若無法保持，表示風速有異，特別是在壁面，氣流會延著壁面發生渦流作用，此時要實現高潔凈度事實上很困難。

　　垂直層流式方向要保持均一氣流必須：(a)吹出面的風速不可有速度上的差異；(b)地板回風板吸入面之風速不可有速度上的差異。速度過低或過高(0.2m/s，0.7m/s)均有渦流之現象發生，而0.5m/s之速度，氣流則較均一，目前一般潔凈室，其風速均取在0.25~0.5m/s之間。

　　影響因素

　　影響潔凈室的氣流因素很多，如制程設備、人員、潔凈室組裝材、照明器具等，同時對于生產設備上方氣流的分流點，亦應列入考慮因素。

　　一般操作臺或生產設備等表面的氣流分流點，應設于潔凈室空間與隔墻板間距2/3之處，如此可使作業人員工作時，氣流可從制程區內部流向作業區，而將微塵帶走；若分流點配置在制程區前方，將成為不當?shù)臍饬鞣至?，此時大部份的氣流將流至制程區之后，作業員操作所引起的塵埃將被帶到設備后面，工作臺因而將受到污染，良率也勢必降低。

　　潔凈室內的工作桌等障礙物，在相接處均會有渦流現象發生，相對地在其附近之潔凈度將會較差，在工作桌面鉆上回風孔，將使渦流現象減少最低；組裝材料之選擇是否恰當、設備布局是否完善，亦為氣流是否成為渦流現象之重要因素。

　　五、潔凈室之構成

　　潔凈室的構成是由下列各項系統所組成(在所組成的系統分子中是缺一不可的)，否則將無法構成一完整且品質良好的潔凈室：

　　(1)天花板系統：包括吊桿(Ceilingrod)、綱梁(I-Beam或U-Beam)、天花板格子梁(Ceilinggrid或Ceilingframe)。

　　(2)空調系統：包括空氣艙、過濾器系統、風車等。

　　(3)隔墻板(Partitionalwall)：包括窗戶、門。

　　(4)地板：包括高架地板或防靜電舒美地板。

　　(5)照明器具：包括日光燈、黃色燈管等。

　　潔凈室之建筑主體構造，一般是用鋼筋或骨水泥，但無論是何種構造，必須滿足如下之條件：

　　A.不會因溫度變化與振動而發生裂痕；

　　B.不易產生微塵粒子，且很難附著粒子；

　　C.吸濕性小；

　　D.為了維持室內之濕度條件，熱絕緣性要高；
