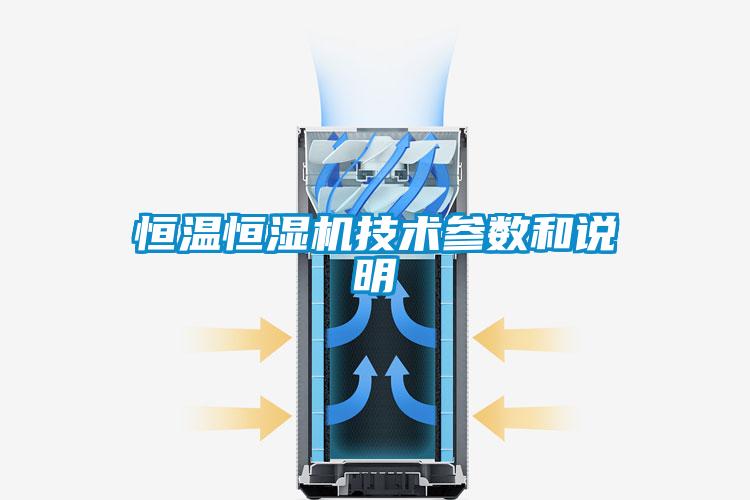

恒溫恒濕機技術參數和說明

　　空氣處理機執行國家GB/T-93《組合式空調機組》標準、GB/T-93《空氣冷卻器和空氣加熱器》標準和GBJ19-87《采暖通風與空氣調節設計規范》標準，并經國家設備質量監督檢驗中心（中國建筑科學院空調所）檢驗，各項指標均達到國家標準要求。（1）表冷器采用空調銅管穿鋁片工藝，整體機械漲管一次完成，管片結合緊密，傳熱效率高；運行維護、清潔方便。翅片沖孔為雙翻邊，保證片間距均勻，考慮風阻、水阻、風機電機功率、換熱面積等因素，通過計算機輔助優化設計，使片間距達到*值，水路流程設計保證不同尺寸換熱器的水速和進出水溫差保持在合理的范圍內，并從根本上解決了管內積水和淤氣的問題，保證用戶安全有效地使用。采用美國OAK的高速沖床沖制的翅片，沖片過程中加入的OAK油在翅片成型后自然揮發，不留油跡，在機組運行的標準風速下不帶水，新風機組表冷段排管不少于4排，組合式空調器表冷段排管不少于6排，新風機組均為吊頂式，后進風、前出風。換熱器的常規氣密檢測壓力為2.0MPa,運行zui大工作壓力為1.6MPa.另外，用于固定端板上的銅管穿孔設計成二次翻邊孔，允許換熱器的銅管在機組工作中能夠順暢位移，從而防止汽水撞擊、熱應力過大產生的銅管拉裂現象。（2）加熱段加熱段為鋼管繞鋼片工藝，2排管，采用蒸汽加熱，蒸汽壓力為0.2Mpa，鋼片經繞片機緊密地纏繞在鋼管上，傳熱效率高；運行維護、清潔方便。換熱器的常規氣密檢測壓力為2.0MPa,運行zui大工作壓力為1.6MPa（3）風機：機組選用的國產風機為機械部定點空調風機廠商：山東淄博美陵美力達空調風機公司生產的離心風機，所有風機的葉輪均經過動平衡檢測，其轂套為內錐螺栓鎖緊，更換軸承時，只要擰松螺栓，很容易將皮帶輪取下更換軸承。電機選用衡水電機廠產品；軸承使用日本NSK軸承，電機防護等級為IP55，絕緣等級為F級，軸承兩端裝有油嘴，已加注好耐高溫潤滑脂，使用壽命長。風機所配皮帶為以色列合資宏達皮帶，皮帶尺寸精度高，工作時接觸面積大，同步性能好，強度高、使用壽命長。電機的接線電纜采用“奇勝”的高強度保護套管及接頭保護，密封防濕性好。機組在風機下部裝有JG型彈簧減震器，使得整個風機運轉震動小，噪聲低。（4）過濾器：根據用戶的需要機組裝有初效、中、過濾器。初、中效過濾器一般為袋式結構，濾網外框為鍍鋅板壓型，兩面用壓型鍍鋅鋼板網加強，內部濾料選用無紡布，材料為非燃性，過濾效率G4，初阻75Pa,終阻150Pa，根據濾料的性能不同，中效過濾器的過濾效率為F7?？諝膺^濾器采用超細玻璃纖維紙或碳硼纖維紙濾料，每臺均經過嚴格測試，廣泛應用于各種凈化設備和潔凈廠房，具有過濾效率高，容塵量大、阻力小、重量輕等特點，過濾效率可達到99.999%，與霍尼威爾壓差計配用,可有效的控制阻力并自動報警。（5）電動蒸汽加濕干蒸汽加濕器是國內外使用時間zui長，應用領域zui廣的一種加濕方式。它具有加濕量大、加濕效率高、調節靈活、控制穩定、節約能源等優點，是對大空間或超大空間進行充分加濕的方式。電磁閥型干蒸汽加濕器可以接受濕度控制器控制，控制方便，靈活，可靠。工作原理：由鍋爐產生具有一定壓力和濕度的飽合蒸汽，經輸汽管路和進汽調節閥進入加濕器噴管外套管，在管內流動對其進行預熱，經導流管進入干燥罐，撞擊底部汽水分離器（錐形）、凝結水沿分離器錐形表面流入聚水槽，從排水口流出。開啟加濕器（針形）調節閥，導至干燥罐與噴管連接處局部降溫。使經過汽水分離的干蒸汽進入干燥室進行二次汽化，zui后，經過干燥處理的蒸汽進入加濕器噴管，由帶消音濾網的小孔噴出，達到加濕空氣的目的。機組漏風率≤2%,符合國家凈化空調機組檢驗規范。（6）機組結構：空氣處理機組的結構采用鋁合金框架式。產品的模數化設計，使得零部件實現了標準化、通用化、大大提高了生產效率，縮短了加工周期，同時極大地方便了機組現場散件組裝。機組的框架由12根框梁組裝而成，框梁是由特制的軋制設備軋制而成的閉口型鋁型材，截面形狀為□，機組外面板材料為δ1.0厚的彩色鋼板（寶鋼產），內護板采用δ0.3厚的不銹鋼板，前面涂兩層彩色樹脂漆，后面涂一層，因此其耐折性、耐侯性好，抗腐蝕、耐酸、堿、鹽，15年不褪色；里外護板內部壓注阻燃型硬質聚氨脂保溫材料，大大提高了機組外殼的剛度和防腐能力；同時由于聚氨脂材料的不吸水性，機組不會因潮濕而使保溫性能下降，因此機組的保溫性能和氣密性能優良持久。彩色鋼板的顏色有珍珠白、海藍兩種，用于護板；機組的顏色一般為外護板以珍珠白色（或海藍色），框梁顏色為?；疑?，如需特殊顏色，需要協商確定。針對機電一體化組合式凈化空調公司特制以δ1.0或δ1.5鍍鋅鋼板鋪底，保證機組性能穩定，運行可靠，增加機組強度，增加使用壽命。機組的凝水盤采用不銹鋼板材質，耐侯性好，抗腐蝕、耐酸、堿、鹽。（7）：送風口GKF型系列送風口外殼用冷軋鋼板制作，表面通過靜電噴塑處理，送風口可作為終端過濾器裝置直接安裝在潔凈室頂棚處。（8）擋水板（3）生產工藝設備：擋水板一般用于風速＞2.5m/s的機組中，具有防止因風速過高引起的冷凝水吹入工作區。擋水板的材質主要有四種，分別為鍍鋅鋼板軋制成型、ABS工程塑料、玻璃鋼、不銹鋼材質；對于凈化空調一般采用ABS材質及不銹鋼材質擋水板。主要加工設備①美國OAK高速沖床1臺（加工換熱器翅片）；②德國ET-300高精度多工位數控轉塔沖床1臺（機組的板金件加工）；③德國DAG5數控液壓折彎機、剪板機2臺（機組的板金件加工）；④大型臥式機械漲管機1臺（換熱器的漲管，zui大漲管長度5米）；⑤自動焊接機1臺（換熱器的銅管焊接）；⑥可編程自動彎管機1臺（換熱器的彎頭制作）；⑦框架成型機1臺（機組的框架成型）；⑧聚氨脂發泡機1臺（機組護板保溫材料發泡）；（⊥54⊥）主要分供方：①銅管：山博特銅業②鋼板：冷軋鋼板、鍍鋅鋼板、彩色防腐鋼板均為上海寶鋼集團；③不銹鋼板:太原鋼鐵總公司④山東煙臺凈化設備廠（初效、中效袋式過濾器）；⑤風機（國產）：山東淄博美陵空調風機股份有限公司；⑥風機電機：河北衡水電機股份有限公司；⑦風機皮帶：以色列宏合資皮帶廠（配國產風機）；⑧鋁型材：浙江余姚市電氣設備有限公司⑨變頻器：西門子或二、恒溫恒濕空調機組描述凈化用恒溫恒濕空調機組是公司為適應本市場的要求，滿足高薪技術及科研單位的特殊需求，專為凈化系統設計開發的一種新型空調機，他不僅能調節空氣溫濕度，而且還保證其潔凈度，同時可提高機組的機外余壓，以滿足用戶直接選配過濾器的需求，以達到潔凈空間的凈化要求。本機組能自成獨立空調系統。該機組廣泛應用于對溫度、濕度、潔凈度有較高要求的領域。如：醫院：手術室、無菌病房、燒傷病房、嬰兒室、白血病房等其他防交叉感染的病房室；電子凈化車間：集成電路、液晶電子、線路板印刷、磁盤制造、精密電子儀器制造；食品行業：飲料灌裝、食品包裝、釀造工業、食品加工等；生物工程：實驗室、制劑室、基因檢測室、動物飼養室等；制藥行業：制藥車間、抗生素培養、安瓿瓶貯存；航空凈化車間：航空儀表、航空試驗平臺；（一）：機組特點⊥54⊥．壓縮機：選用世界美國谷輪、日本高性能的進口壓縮機、運轉安全、可靠、能效比高?！?4⊥．風機：采用多葉前傾、高性能、低噪音系列的離心風機、具有風量大、靜壓高、噪音低和運轉平穩等優點。⊥5．換熱器：利用全自動生產線加工，使換熱器的換熱效率大大提高?！?4⊥．外殼：室內機利用日本AMADA設備加工，確保外型質量。機組框架采用流行的鋁合金輕型框架結構，面板冷板噴塑或材剛板美觀大方，特別適合于室內裝飾風格。室外機：換熱器采用一次折彎成型技術，外型美觀，換熱效果好。外殼采用鋼材噴塑處理，機組露天放置永無生銹之虞。5．加熱器：采用加肋電熱管，體積小，熱功轉換效率高。6．制冷配件：膨脹閥、過濾器、電磁閥、高低壓控制器、壓力表、四通閥等全部選用品牌產品。7．保溫層：聚氨酯發泡材料，導熱系數小，耐水性能高，抗老化，阻燃、無毒。8．控制方式：選用高性能的集成控制儀表、控制精度高，可靠性好。且可按用戶要求預留遠程控制接口，方便遠程集中控制，節省管理人力。9．過濾器：采用兩級過濾系統，初效空氣過濾器和高中效過濾器。過濾效率按比色法可達到90～95%。（二）：選型參考事項1．室內機配套提供，如需要單獨供貨或調換配套請與我公司。2．壓縮機標準配置為進口活塞式，本公司也可為用戶提供同質量的其他類型壓縮機，如渦旋式、螺桿式。3．加濕器有國產和進口兩種選擇，標準配置為進口電極式加濕器；如需變更以上配置，請在訂貨時加以說明。4．恒溫恒濕機的控制儀表為用戶提供國產和進口兩種選擇，標準配置為進口儀表，兩種儀表都。5．初效過濾器濾料標準配置為凸綢，高中效過濾器的濾料標準配置為玻璃纖維。6．參數表中的機組額定風量、機外余壓、加熱量等數據如不能滿足用戶要求，請預先向本公司技術部門咨詢，獲得認可后請在定貨合同相應條款中注明。7．機組加熱器標準配置為電熱式，本公司可以為用戶提供其他熱源加熱的機組，如蒸汽加熱和熱水加熱，但需在定貨前就技術參數向本公技術部門咨詢，獲得認可后請在定貨合同相應條款中注明。8．水冷機組出廠時機組內自帶制冷劑。9．風冷型機組出廠時機組內自帶制冷劑。10．本樣本中所提供的技術參數值均為名義工況下的數據，僅供參考。建議采用相關數據時，應根據使用狀態充分考慮其zui大變化之可能。11．機組使用制冷劑，標準配置為R22，金光.德州通風有限公司2012年03月01日
